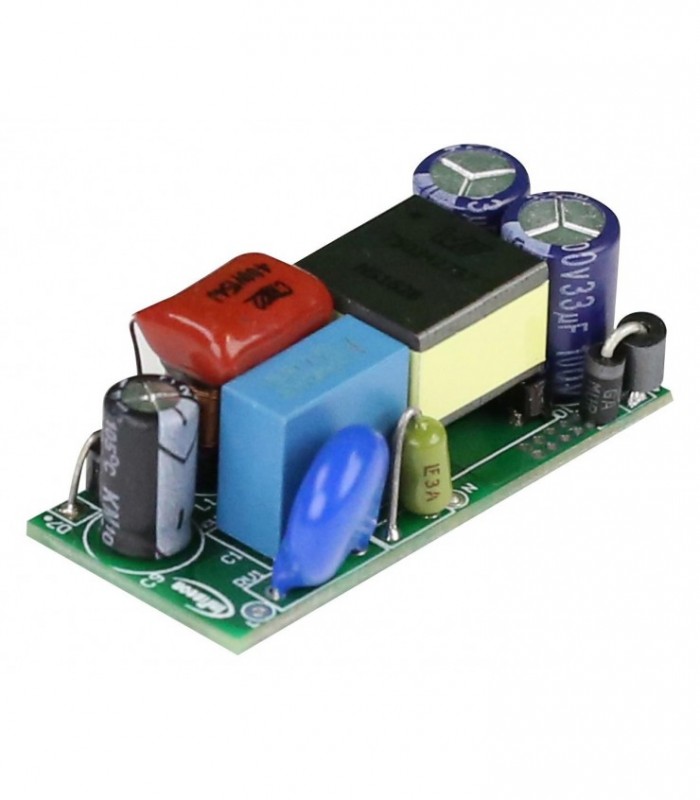

Placă demonstrativă de iluminare T8 cu capac unic de 16W, utilizând CoolMOS™ CE în pachetul SOT-223. SOT-223 MOSFET (IPN60R3K4CE) (600V, 3,4ohm) ambalat CoolMOS™ CE superjuncționat ambalat (600V, 3,4ohm) este utilizat ca comutator principal pentru acest tablou de captare cu lampă LED T8 cu capăt final, intrare de linie mare, convertor de ieșire 16W / 66V. Convertorul utilizează ICL8201 (SOT23-6-1), topologie controlată cu curent curent, neizolat, într-o etapă, într-un driver LED cu structură în cascadă. Caracteristicile deosebite ale acestui proiect de referință sunt eficiența ridicată și factorul de putere cu proiectare într-o singură etapă, modul de operare de conducere critică cu un singur cilindru (fără înfășurare auxiliară), curent de ieșire cu adevărat reglementat pe o gamă largă de tensiune de ieșire, performanță EMI bună și diverse moduri de protecție. pentru fiabilitate ridicată, cu factor de formă mică, care se poate încadra cu ușurință într-un singur capăt final al unei lămpi LED T8 standard. Aplicațiile țintă sunt iluminatul și SMPS.
- Eficiență ridicată și factor de putere ridicat
- Performanță EMI bună
- Amprenta optimizată
- Interval de tensiune de intrare de la 170 la 277V AC (50Hz) și frecvență
- Tensiune de ieșire de la 55 la 75V
- Curent de ieșire de 270mA
- 16W putere de ieșire
- Factorul de putere este> 0,95
- THD este <20%, eficiența> 90%
