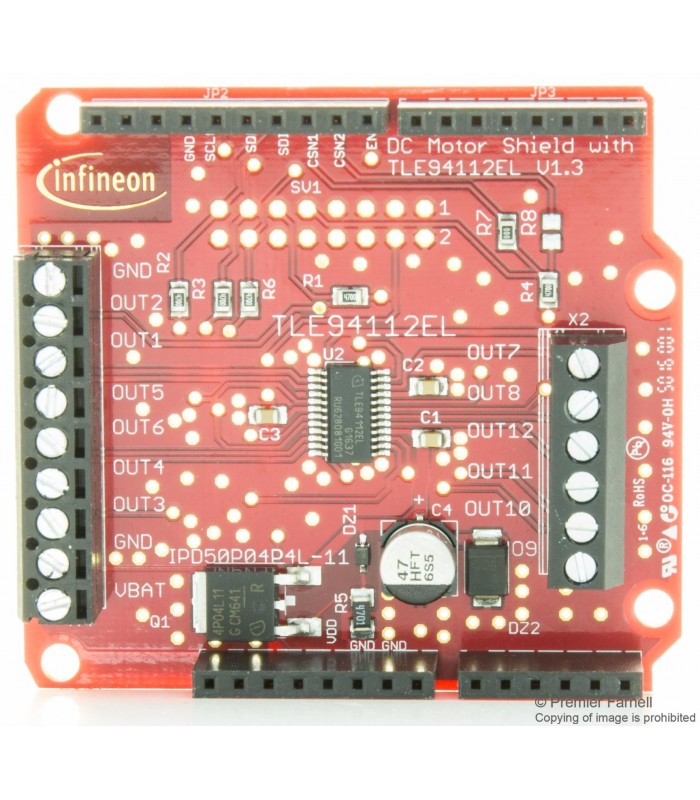

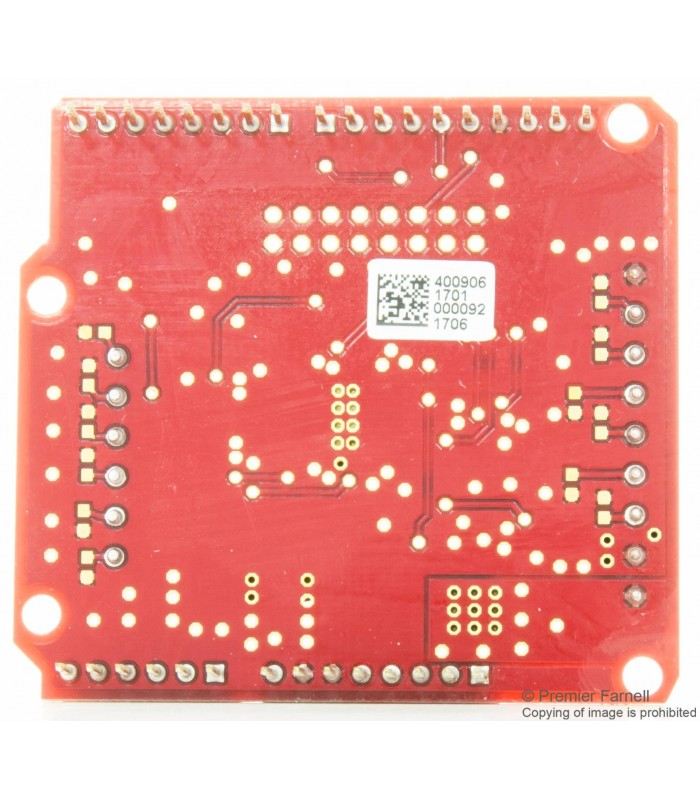

Shield motor DC TLE94112ELSHIELDTOBO1 12 ieșiri

TLE94112ELSHIELDTOBO1 de la Infineon este un scut motor DC cu TLE94112EL pentru Arduino.
Universal
Expediere în 6 zile
Zona Import: Europa
158,87 lei (inclusiv TVA)
Cod produs:
CL2605
Adaugă la favorite0
Descriere
TLE94112ELSHIELDTOBO1 de la Infineon este un scut motor DC cu TLE94112EL pentru Arduino. Scutul motorului DC este o placă mică de evaluare echipată cu TLE94112EL pentru utilizare cu Arduino. TLE94112EL este capabil să conducă până la 6 motoare CC mici în regim paralel sau până la 11 motoare CC în regim de cascadă. Scutul poate fi controlat de un microcontroler printr-o interfață SPI. De exemplu, fie un Arduino Uno R3, fie XMC1100 Boot Kit de la Infineon pot fi utilizate ca master. Placa este dotată cu un Infineon TLE94112EL, un driver de jumătate de jumătate de punte cu MOSFET-uri integrate. Fiecare jumătate de punte poate conduce curenți de vârf până la 0,9 A și curent continuu în intervalul 200mA până la 500mA, în funcție de condițiile de aplicare și de numărul de ieșiri activate. Scutul de control al motorului DC are o protecție de polaritate inversă activă cu canalul p MOSFET IPD50P04P4L-11. Ieșirile pot fi utilizate de sine stătătoare sau combinate pentru a crește capacitatea de conducere până la 3.6A.
  • Șofer cu 12 ieșiri cu jumătate de punte pentru a conduce motoare cu curent continuu, sarcini rezistive sau inductive
  • Interfață SPI cu diagnostic de ceas zero
  • Performanță EMC îmbunătățită
  • Generator PWM integrat cu 3 frecvențe diferite (80Hz, 100Hz, 200Hz)
  • Shield permite un design compact pentru aplicații cu mai multe motoare
  • Proiectare rentabilă pentru aplicații cu mai multe motoare
  • Mai puțină comunicare cu µC prin generator de PWM integrat și diagnostic de ceas zero
  • Reduceți costurile prin reducerea componentelor externe la cerințele EME
  • Protejat împotriva supraîncărcării, supracurentului, supratensiunii și a sub tensiunii

Aplicații

Motor Drive & Control, HVAC

:
Infineon
:
TLE94112EL
:
Plăci Arduino
:
Placă evaluare TLE94112EL
Detalii produs
CL2605

Fișă produs

Compatibilitate
Universal
Plata Avans
Nu
Termen Livrare
6
Zona Import
Europa
