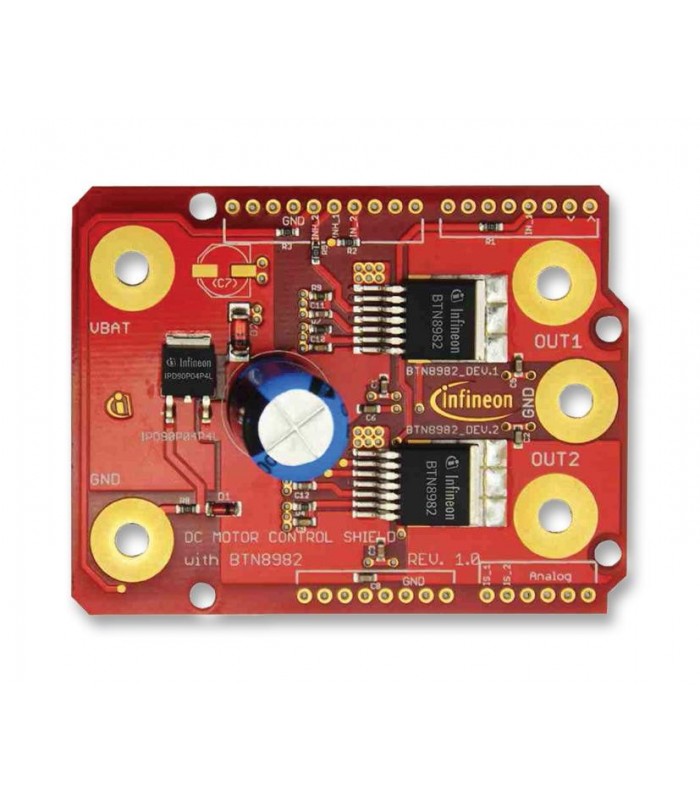

DCMOTORCONTRBTN8982TOBO1 este un scut de control cu motor DC cu BTN8982TA pentru Arduino. Acest scut este integrat cu jumătatea de înaltă punte de curent BTN8982 și IPD90P04P4L pentru protecția inversă a polarității și evaluarea aplicațiilor de control cu motor DC periat până la o încărcare continuă de 250W. Scutul de comandă al motorului continuu este unul dintre primele plăci de control ale motorului cu curent înalt, fiind compatibil atât cu Arduino R3, cât și cu kitul XMC1100 de la Infineon. Acesta este capabil să conducă două motoare cu curent continuu unidirecționale (configurația jumătății podului) sau un motor DC bidirecțional (configurația podului H). Jumătățile integrate BTN8982TA NovalithIC integrate pot fi controlate de un PWM prin pinul IN. Interfațarea la un microcontroller este simplificată de IC-ul driverului integrat, care dispune de intrări la nivel logic, diagnostic cu sens curent, ajustare a vitezei de tracțiune, generarea timpului mort și protecție împotriva supraîncărcării, sub tensiunii, supra-curentului și scurtcircuitului.
- Capabil de funcționare PWM de înaltă frecvență
- Rata de tracțiune reglabilă pentru EMI optimizată prin schimbarea rezistenței externe
- Circuitul driverului cu intrări la nivel logic
- Diagnosticul cu simțul actual
- Prototiparea rapidă și ieftină a controlului motorului cu curent continuu
- Testarea ușoară a controlului motor pe jumătate și cu punte completă
- Diagnosticul stării cu capacitatea de simț actuală
- Supraemperatura și sub tensiunea se opresc
Aplica \ u0163ii
Motor Drive and Control
