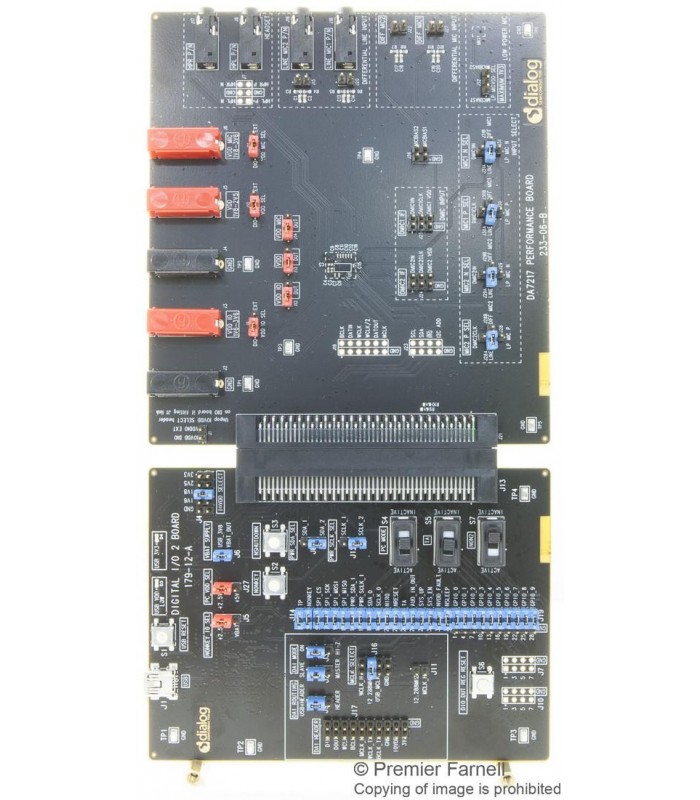

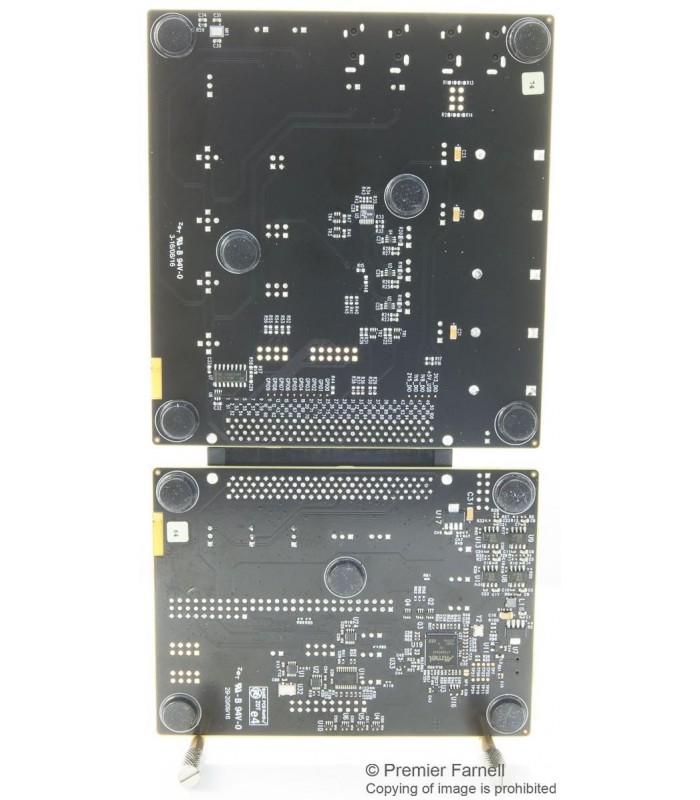

DA7217-EVAL de la Dialog Semiconductor este o placă de evaluare a codecului stereo DA7217 cu putere foarte mică. Acest DA7217 este un codec audio performant, de putere redusă, optimizat pentru utilizare în căști sau dispozitive purtabile. Are ieșiri de căști diferențiale pentru utilizare în interiorul dispozitivelor cu căști, oferind o separare excelentă pe canalul stânga-dreapta și respingerea zgomotului în modul comun. DA7217 are, de asemenea, un DAC stereo către calea de ieșire a căștilor și modurile de operare de putere foarte scăzută pentru a sprijini aplicațiile de detectare audio permanent. DA7217 conține două căi de intrare pentru microfoane analogice sau până la patru căi de intrare pentru microfon digital sau o combinație a ambelor. Dispune de o mixare digitală flexibilă de la toate cele șapte intrări la toate cele șase ieșiri, cu câștig independent pe fiecare cale de mixer, capacitatea de a rula ADC-urile cu o rată de eșantion diferită la DAC-uri pe o singură interfață I2S, generator de ton digital cu suport integrat pentru DTMF. Se folosește în căști, cască și căști wireless, wireless și cu fir.
- DAC stereo de înaltă performanță până la calitatea de redare a căștilor cu un interval dinamic de 110dB
- Microfon de înaltă performanță la calea de înregistrare ADC cu raza dinamică de 105dB
- Redare stereo de 4 mW și consum de energie stereo de 2,5 mW, filtrare în modul vocal de 32 KHz
- Filtre digitale ADC cu opțiuni de mod audio și vocal, date de 24 de biți cu o frecvență de eșantionare de până la 96KHz
- Controler de sistem pentru pornire și oprire simplificată, fără pop, pachet WLCSP de 32 mmpitch cu 32 mingi
- Bucla blocată în fază cu urmărirea vitezei de eșantion care acceptă frecvențele MCLK de la 2MHz la 54MHz
- Reglarea automată a oscilatorului de referință pe cip pentru funcționarea fără ceas în modurile cu putere mică
- Amplificatorul pentru căști poate fi rulat direct de la alimentare, eliminând nevoia de condensatoare de pompă de încărcare
- Interfață audio digitală cu 4 fire cu suport pentru I2S, I2S cu patru canale, TDM și alte formate audio
- Interfață de control compatibil cu 2 fire I2C cu suport pentru modul de viteză mare de până la 3,4MHz
Aplicații
Audio, wireless
