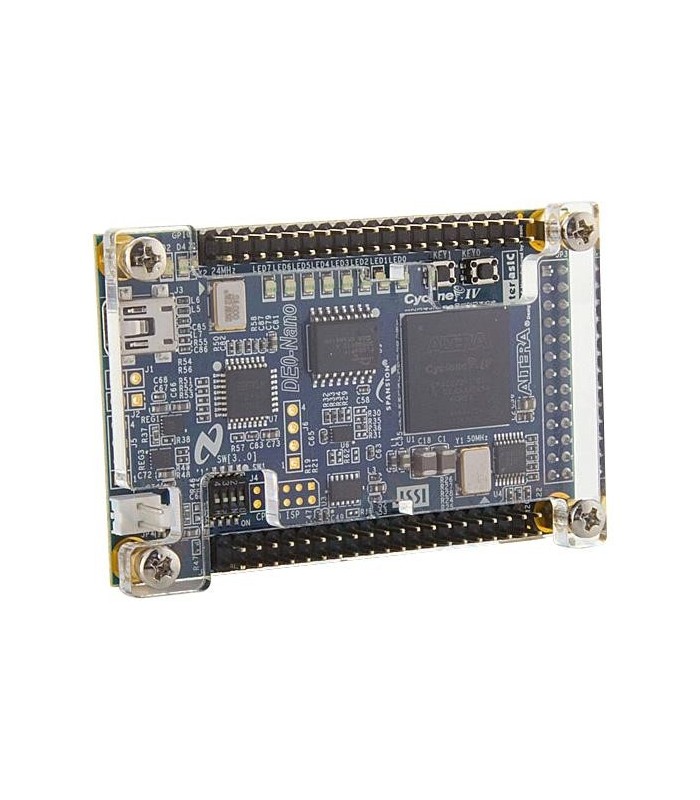

Placă dezvoltare Altera DEO-Nano P0082

P0082 (Terasic) este o placă de dezvoltare DE0-Nano este o platformă de dezvoltare FPGA de dimensiuni compacte, potrivită pentru proiectarea circuitelor de prototipare, cum ar fi roboți și proiecte „portabile”. Placa este proiectată pentru a fi utilizată în cea mai simplă implementare posibilă vizând dispozitivul Cyclone IV până la 22.320 de elemente logice (LE). Această platformă: Permite utilizatorului să extindă proiectele dincolo de placa DE0-Nano cu două I / O externe cu scop general ( Anteturi GPIO), Permite utilizatorului să se ocupe de stocarea mai mare de date și buffering-ul cadrelor cu dispozitive de memorie de bord, inclusiv SDRAM și EEPROM, Oferă periferic utilizator îmbunătățit cu leduri și butoane apăsate, este mic și ușor, este reconfigurabil fără a necesita hardware superfluu, este potrivit pentru proiecte mobile în care puterea portabilă este crucială, deoarece oferă trei opțiuni de schemă de alimentare, inclusiv un port USB Mini-AB, un antet de alimentare extern cu 2 pini și doi pini DC 5-V.

Caracteristici tehnice:

• Cyclon IV EP4CE22F17C6N FPGA
• Elemente de configurare și configurare: USB Blaster ckt la bord, dispozitiv de configurație serială EPCS16
• Dispozitive de memorie: 32 MB SDRAM, 2Kb I2C EEPROM
• Senzorul G include ADI ADXL345, accelerometru cu 3 axe cu rezoluție înaltă (13 biți)
• 8-canale, 12 biți Convertor analogic la digital
• Oscilator de ceas la bord de 50 MHz
• Suita de design complet Altera
• Caracteristici Ghid de pornire rapidă DE0-Nano
• Cablu USB Mini-B

Cuprins Kit: placă DE0-Nano, cablu USB, Ghid de start
