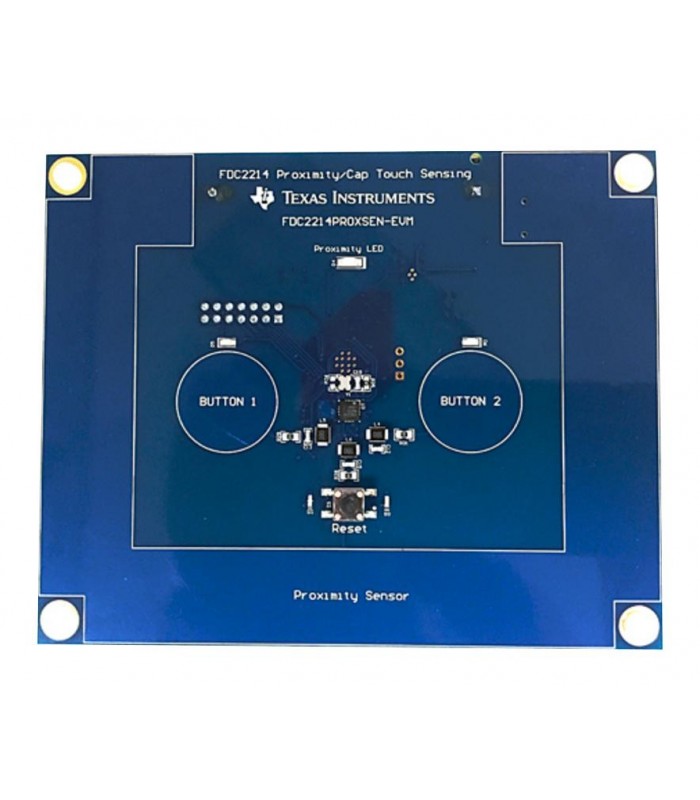

FDC2214PROXSEN-EVM este un placă de dezvoltare a senzorului tactil de proximitate și capacitiv demonstrând apropierea capacitivă și detectarea capacitivă a butoanelor tactile prin utilizarea tehnologiei de detectare capacitivă TI s FDC221x. EVM este o soluție hardware și firmware completă care integrează FDC2214 cu 4 canale, MSP430FR5969 și TPS61029 într-un singur design. Firmware-ul procesează datele cu un algoritm adaptiv pentru a determina dacă un obiect se află în zona de detectare prevăzută. Toate procesările se fac pe MSP430, astfel încât EVM este un sistem autonom. LED-urile colorate dedicate se aprind odată ce dispozitivul detectează o țintă aflată aproape de placă sau detectează o atingere a butoanelor. EVM este alimentat de o baterie AA.
- Algoritm de procesare adaptiv integrat în firmware
- Conexiune JTAG disponibilă pentru depanare
- Tastați butoanele tactile și firmware-ul optimizate pentru a fi foarte receptive la interacțiunile rapide ale utilizatorilor
- Distanța maximă de detectare este de 10 cm (4 inch) ca sistem plutitor și 50 cm (19.6 inch) ca sistem împământat
Aplicații
Detectare și instrumentare
