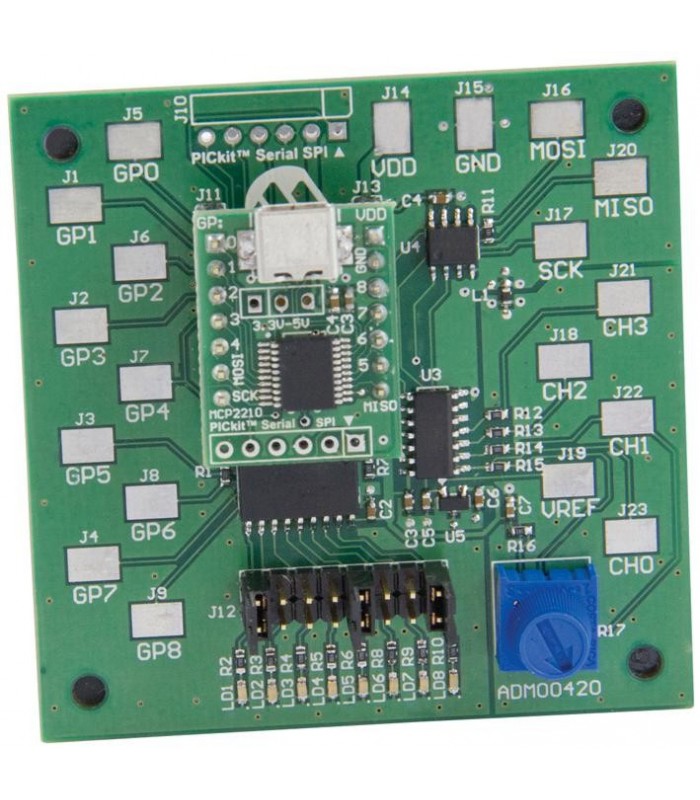

ADM00421 este un kit de evaluare pentru dezvoltarea și evaluarea dispozitivului MCP2210. Placa de bază MCP2210 este proiectată să lucreze împreună cu placa de desfacere MCP2210. Placa de bază oferă punctele de test necesare pentru măsurători. De asemenea, conține expansorul de 8 biți I / O, 4 canale și 12 biți ADC, 2 kbit EEPROM, dispozitive slave SPI cu senzor de temperatură. Toate dispozitivele sunt SPI și controlate de MCP2210. Software-ul Demo poate fi utilizat pentru a demonstra MCP2210 ca dispozitiv USB la SPI (Master) și permite controlul I / O. Dispozitivul MCP2210 este detectat de o gazdă pentru computer bazată pe Windows ca dispozitiv de interfață umană (HID). Programul de însoțire poate fi utilizat pentru a exercita caracteristicile kitului de evaluare. De asemenea, oferă un punct de referință pentru utilizatorii care doresc să creeze aplicații personalizate bazate pe MCP2210. Utilitatea terminalului SPI este un instrument care permite schimbul de date la nivel scăzut la nivelul magistralei SPI.
- MCP2210 Breakout Board:
- Mic plug in board cu factor de formă DIP (2, anteturi cu 10 pini distanțate la 600mil)
- Mini conector USB
- Acces la magistrala SPI și la toate semnalele GP
- Antetul compatibil cu analizorul serial PICkit
- VDD cu 3,3 sau 5V care poate fi selectat și poate furniza până la 500mA restul sistemului
- Placa de baza pentru MCP2210 SPI
- Introducere de priză pentru declanșare MCP2210 și punct de testare ușor accesibil pentru bus SPI, semnal GP
- Antetul analizorului serial PICkit pentru a accesa MCP23S08
- Potentiometrul permite modificarea tensiunii pe intrarea ADC a canalului 1
Aplica \ u0163ii
Comunicații și rețele
Cuprins
Placă de desfacere MCP2210, placă de bază Slave MCP2210 SPI, cablu Mini-USB, fișă cu informații importante
