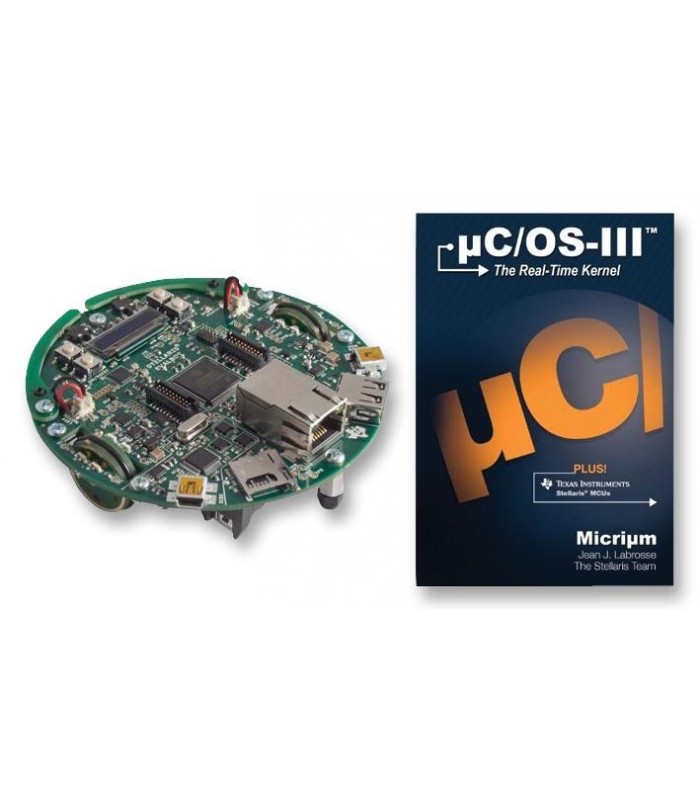

Stellaris Robotic Evaluation Board (EVALBOT) este o platformă de evaluare robotizată pentru MCU Stellaris LM3S9B92. Placa utilizează, de asemenea, o serie de componente TI analogice pentru acționarea motorului, alimentarea cu energie și funcțiile de comunicații. După câteva minute de asamblare, electronicele EVALBOT sunt gata de rulare. În roaming, trei baterii AA furnizează energie EVALBOT. EVALBOT selectează automat puterea USB pe un computer ca dispozitiv USB. Punctele de testare sunt furnizate tuturor semnalelor cheie EVALBOT. Două anteturi de 20 de pini permit comunicații wireless viitoare folosind module radio standard încorporate TI cu putere redusă (plăci EM) Semnale suplimentare de microcontroler sunt disponibile pe plăcuțele de desfacere dispuse în rânduri adiacente microcontrolerului. EVALBOT are software de pornire rapidă instalat din fabrică, rezident în memoria flash on-chip. Pentru depanare software și programare Flash, un ICDI integrat necesită doar un singur cablu USB pentru funcții de depanare și port serial.
- Tablou de evaluare cu capacități robotice
- Componente mecanice asamblate de utilizator
- Microcontroler Stellaris LM3S9B92
- Conector pentru card microSD, port de extindere a comunicațiilor fără fir
- Codec audio I2S cu difuzor
- Conectoare USB și dispozitiv USB
- Conector Ethernet RJ45
- Ecran luminos OLED de 96 x 16 albastru
- Interfața de depanare la bord (ICDI)
- Puterea bateriei (3 baterii AA) sau alimentarea prin USB
Aplicații
Robotică, senzor și instrumentare, industrial
