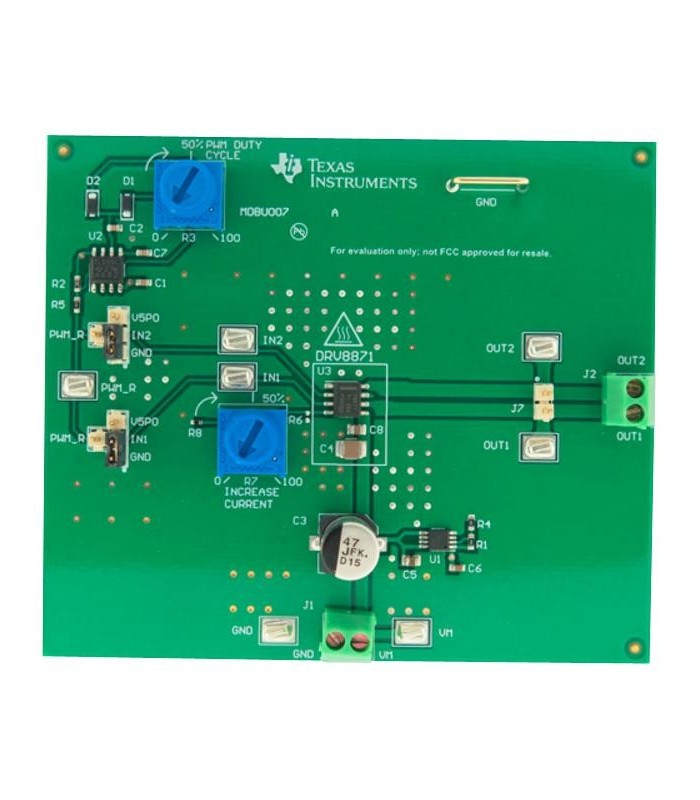

DRV8871EVM este un modul de evaluare a driverului cu motor PWM DRV8871 H-bridge PWM. Dispozitivul DRV8871 este un motor de curent continuu periat de 3,6A cu senzor de curent integrat (PWM Ctrl). Modulul de evaluare DRV8871 demonstrează capabilitățile și performanța circuitului integrat DRV8871. EVM include un regulator de 5V și un generator de PWM. Pentru a evalua DRV8871 este necesară o singură sursă de alimentare. Include un regulator de tensiune pentru a crea cronometru 5V și TLC555 configurat pentru a furniza o intrare PWM la DRV8871. EVM include, de asemenea, un potențiometru pentru reglarea vitezei motorului prin modificarea ciclului de funcționare a PWM și un al doilea potențiometru pentru a seta valoarea curentă de tocare. Jumper-urile sunt prevăzute pentru a configura fiecare intrare într-un PWM logic, ridicat logic sau pentru a permite controlul utilizatorului asupra intrărilor. Punctele de testare sunt prevăzute pentru a facilita monitorizarea semnalelor de intrare și ieșire. DRV8871EVM necesită numai conexiuni la motor și la sursa de alimentare pentru a funcționa.
- Tensiunea de alimentare este de la 6,5V la 45V
- Regulator de bord 5V
- Ciclul de ajustare PWM reglabil
- Reglarea curentă reglabilă
Aplica'ii
Motor Drive & Control
