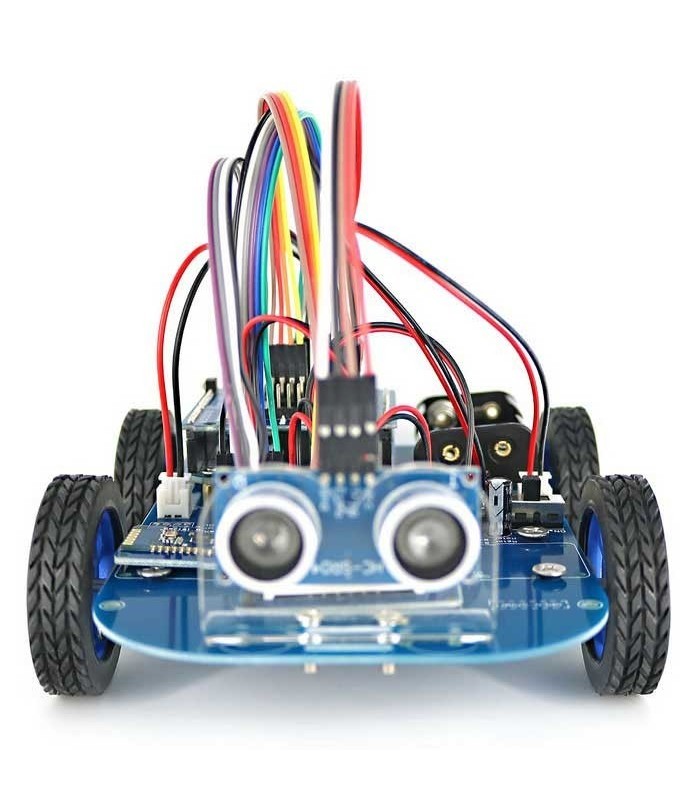

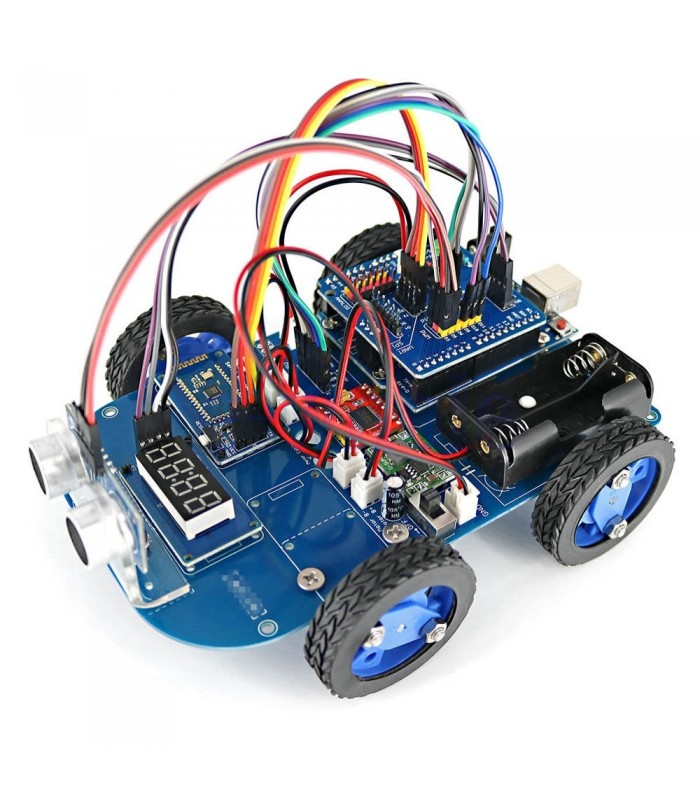

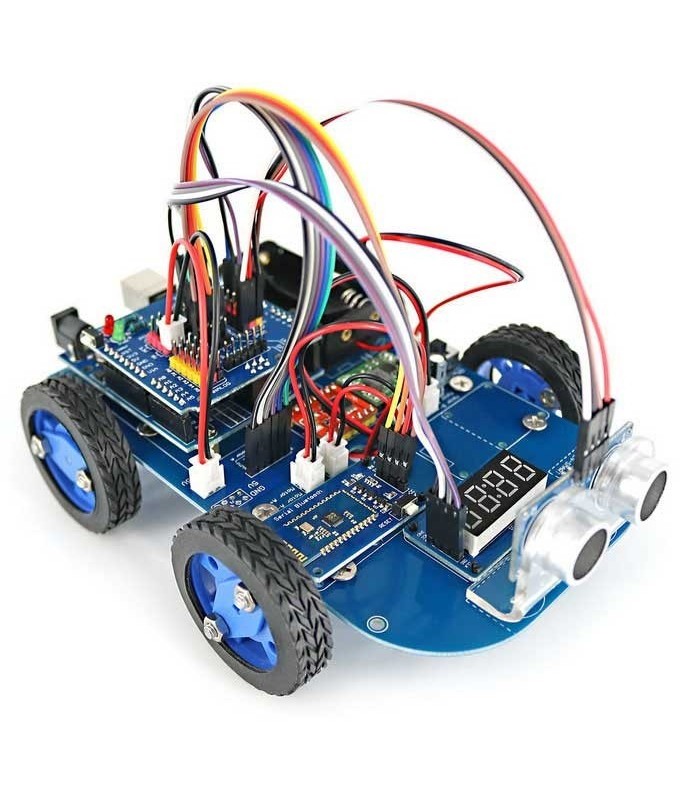

Kit masina inteligenta bluetooth N20

Kitul vă poate ajuta să învățați programarea Arduino și să învățați cum să faceți proiecte interesante, cum ar fi măsurarea distanței cu un senzor cu ultrasunete și afișarea distanței pe un display cu 4 digiți.

Compatibil Arduino
Expediere în 24h
Zona Import: China
287,98 RON (inclusiv TVA) 338,80 RON Pret promotional valabil in perioada 01.01.2024 - 31.03.2024
Stoc epuizat
Comandă de minim 110 RON și ai TRANSPORT GRATUIT la Easybox.
Anunță-mă când este disponibil
Cod produs:
CL368
Adaugă la favorite4
Descriere

Acest kit inteligent de control la distanță este destinat pentru dezvoltarea cu Arduino. Kitul conține un șasiu PCB compatibil cu Arduino, un driver de motor, un modul transmițător bluetooth și un senzor ultrasonic. Pe acest sasiu puteți instala cu ușurință o placa de dezvoltare Arduino UNO R3 sau o altă placă compatibilă.

Când primiți piesele, puteți urma versiunea electronică a tutorialului de instalare pentru asamblarea mașinii. Fiecare pas are o explicație grafică clară, așa că instalarea este foarte simplă.

Kitul vă poate ajuta să învățați programarea Arduino și să învățați cum să faceți proiecte interesante, cum ar fi măsurarea și afișarea distanței cu ultrasunete.

Din motive de siguranță, kitul nu include cele două baterii 3.7V 14500mAh.

NOTĂ: Mașina va fi expediată dezasamblată.

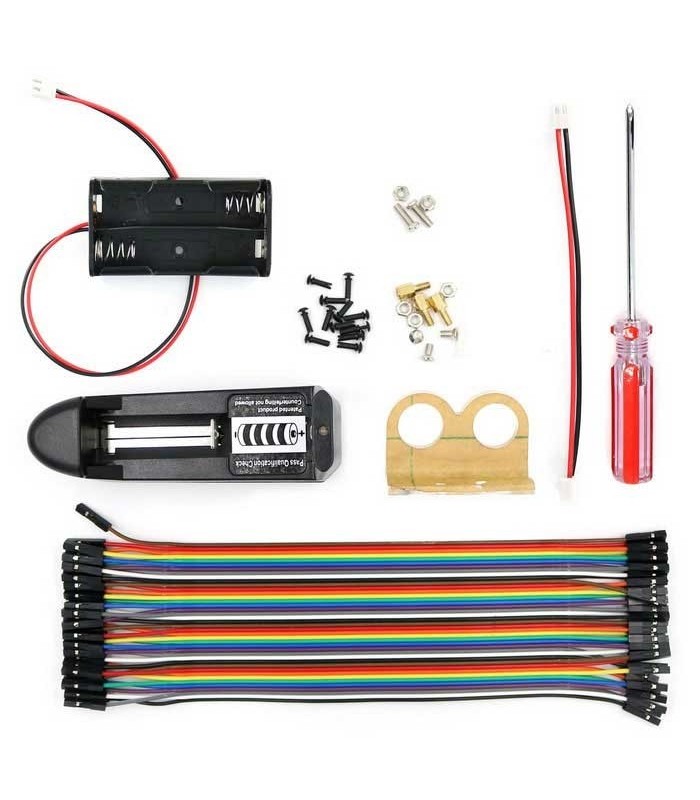

Kitul include:

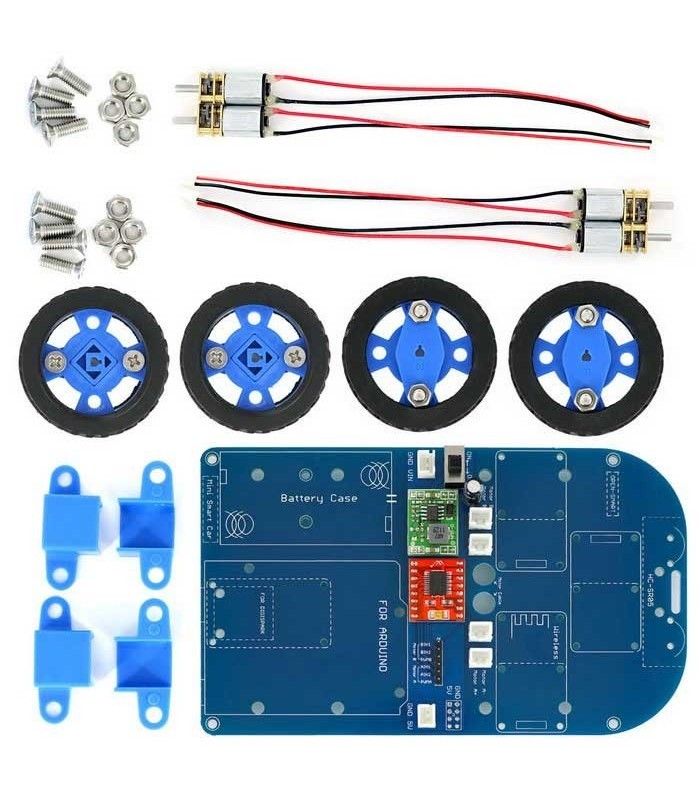

  • 4 x anvelope din cauciuc cu design modern și simplu de instalat
  • 4 x prinderi plastic pentru motoare
  • 2 x motoare N20 cu roți dințate, de dimensiuni reduse, dar cu un cuplu mare. Vin cu fire prelipite și sunt ușor de instalat
  • 1 x șasiu PCB, pe care este conectat regulatorul de tensiune și modulul de antrenare a motoarelor mașinii.
  • 1 x senzor cu ultrasunete HC-SR04
  • 1 x suport senzor ultrasonic

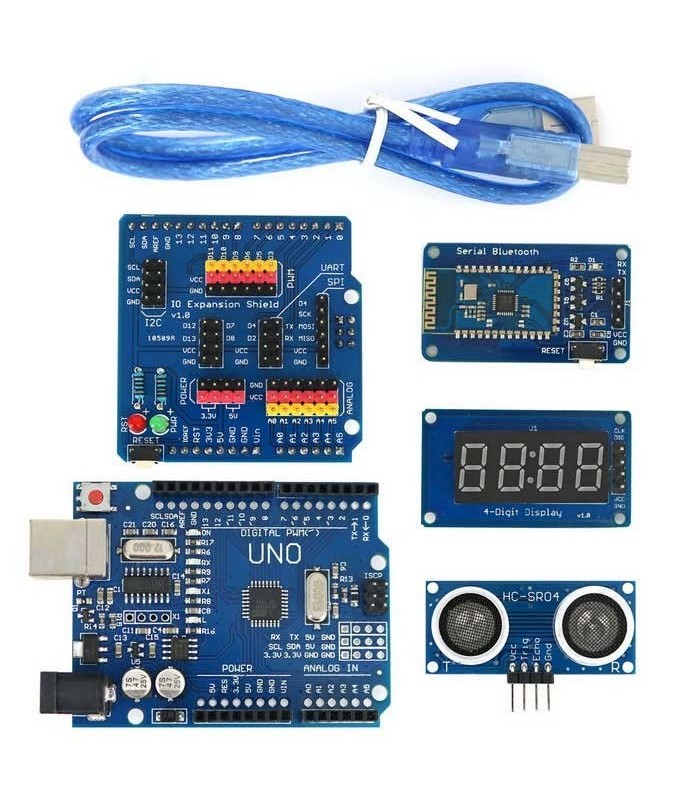

  • 1 x Placă dezvoltare Arduino Uno R3
  • 1 x Placă expansiune Arduino Uno R3
  • 1 x Modul Bluetooth
  • 1 x Modul Display cu 4 digiți
  • 1 x Suport baterii 14500
  • 1 x Incarcator baterii 14500
  • 40 x Fire Dupont mama-mama 20cm
  • 1 x Cablu USB 50cm
  • 2 x Cabluri H2.54mm ce alimentează placa și modulele
  • Șuruburi și piulițe hexagonale pentru montarea plăcii UNO R3
  • Șurubelniță 3 * 75mm

Instrucțiuni de montare:

Pasul 1 - Scoateți toate piesele din pachet

Pasul 2.1 - Montați motoarele:



{{media url=







Pas 2.2 - Introduceți cablul în placă:

{{media url=

Pas 3.1 - Montați roțile:

{{media url=

Pas 3.2 Montați piulițele hexagonale:

{{media url=

{{media url=



Pas 4 - Montați placa Arduino Uno R3:

{{media url=

{{media url=



Pasul 5.1 - Instalați placa de expansiune, suportul senzorului ultrasonic displayul cu 4 digiți și modulul Bluetooth:



{{media url=

{{media url=



Pasul 5.2 - Montați suportul de baterii și introduceți mufa în socketul alb:

{{media url=



{{media url=

Scheama firelor montate pe shield :



2P  --- Scutul de expansiune IO



  • Firul rosu  in portul VCC
  • Firul negru  in portul GND



Sasiu auto PCB  --- Scutul de expansiune IO



  • BIN1  in portul D8
  • BIN2  in portul  D11
  • PWMB  in portul  D9
  • AIN1  in portul  D12
  • AIN2  in portul  D13
  • PWMA  in portul  D10



Modulul Serial Bluetooth  --- Scutul de expansiune IO



  • RX  in portul  D4
  • TX  in portul  D2
  • GND  in portul  GND
  • VCC  in portul  VCC



Modulul 4-Digit Display  --- Scutul de expansiune IO

  • CLK  in portul  A5/SCL
  • DIO  in portul  A4/SDA
  • VCC  in portul  VCC
  • GND  in portul  GND



Senzorul cu ultrasunete  --- Scutul de expansiune IO

  • VCC  in portul  VCC
  • Trig  in portul  D5
  • Echo  in portul  D3
  • GND  in portul  GND
