DHT11 – Senzor de temperatură și umiditate

De ce să cumperi un dispozitiv care afișează temperatura și umiditatea aerului când îl poți construi personal la un cost mult mai redus.

Senzorul DHT11 măsoară temperatura și umiditatea, iar ecranul lcd va lista datele. Pentru dezvoltarea ulterioară a proiectului se poate conecta la un ventilator sau un AC, care să pornească atunci când se depășește un anumit prag de temperatură sau umiditate.

Piese necesare pentru realizarea proiectului:

Costul total al proiectului: aproximativ 85,20 RON – Costul poate varia în funcție de prețurile actuale, promoții sau eventuale piese și accesorii pe care le aveți deja.

Descrierea proiectului:

Am programat placa de dezvoltare Arduino Uno R3 Atmega328P utilizând aplicația Arduino IDE, codul îl veți găsi la finalul articolului.

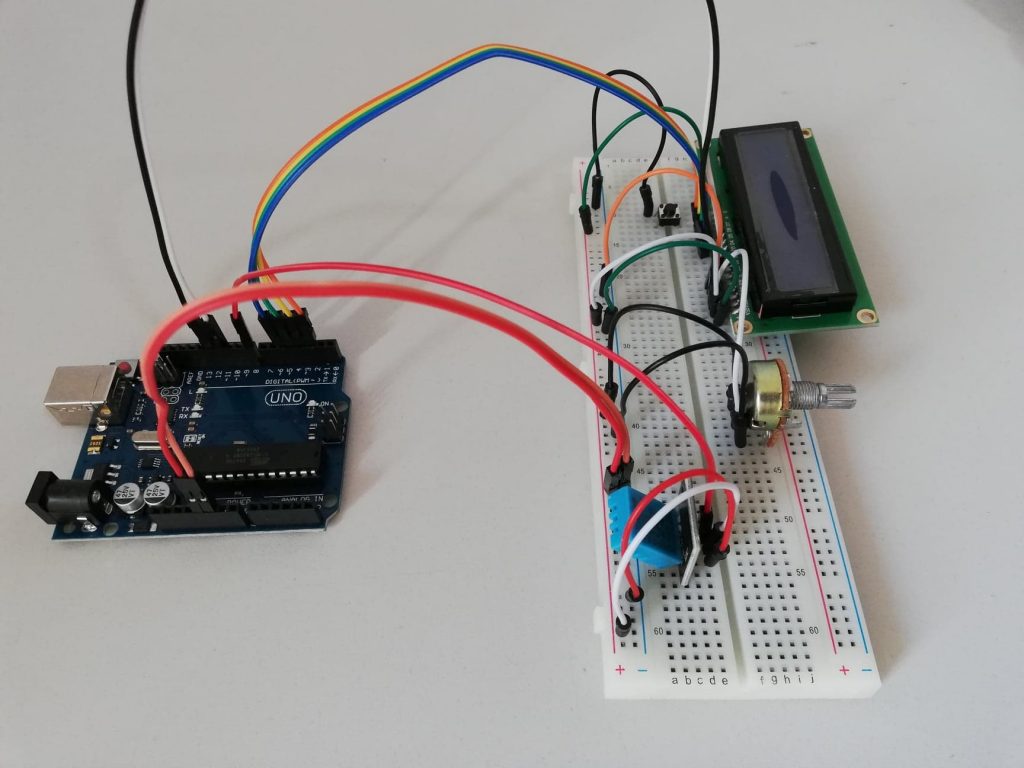

Pe breadboard se vor așeza un lcd, un potențiometru, senzorul DHT11 și un buton tactil. Alimentarea plăcii Arduino și transferul de date către aceasta se realizează printr-un cablu USB de tip A-B.
Senzorul preia temperatura și umiditatea aerului, iar lcd-ul le afișează. Cu ajutorul butonului se crește luminozitatea ecranului, iar potențiometrul ajustează fondul de culoare și scrisul de pe lcd.

Se recomandă montarea pieselor pe breadboard și conectarea cablurilor înainte de a alimenta placa Arduino Uno.

Interconectarea pieselor folosite:

  • LCD – Arduino
    • Pin 1 – GND
    • Pin 2 – 5V
    • Pin 3 – Pin mijloc potențiometru
    • Pin 4 – Pin 12
    • Pin 5 – GND
    • Pin 6 – Pin 11
    • Pin 11 – Pin 5
    • Pin 12 – Pin 4
    • Pin 13 – Pin 3
    • Pin 14 – Pin 2
    • Pin 15 – 5V
    • Pin 16 – Pin stânga buton tactil, pin dreapta buton tactil – GND
  • Senzor DHT11 – Arduino
    • Pin stânga – GND
    • Pin mijloc – 5V
    • Pin dreapta – Pin 8
  • Potențiometru – Arduino
    • Pin stânga – GND
    • Pin dreapta – 5V

Procedura de programare:

Procedura de programare este relativ simplă. Se inițializează pinii pentru senzor și pentru lcd, după care se setează lcd-ul, ce se va afișa pe el, precum și datele colectate de la senzor.

Codul sursă:

Codul sursă îl puteți downloada de AICI, iar dacă aveți întrebări nu ezitați să ne contactați.

Idei de dezvoltare ulterioară a proiectului:

  • Conectarea unui ventilator sau AC, care să porneasă atunci când nivelul de umiditate este ridicat sau temperatură prea scăzută
  • Adăugarea unui buzzer care să sune când au fost depășite anumite valori

Tu ce ai fi făcut diferit la acest proiect sau ce îmbunătățiri crezi că îi poți aduce? Așteptăm răspunsul tău mai jos în comentarii.

Ne rezervăm dreptul de proprietate asupra materialelor foto & video și este interzisă orice preluare de astfel de materiale fără acordul nostru scris.
