Releele sunt dispozitive electromecanice sau electronice care acționează ca întrerupătoare. Acestea sunt folosite pentru a controla un circuit electric prin intermediul unui semnal electric de mici dimensiuni. În esență, ele permit controlul unui circuit de mare putere cu un semnal de mică putere.
Releele pot fi integrate în module de relee, care sunt adesea compuse din mai multe relee care pot fi controlate simultan. Aceste module pot avea diverse aplicații. Automatizări simple, cum ar fi aprinderea și stingerea luminilor, aplicații industriale complexe, precum controlul mașinilor sau a echipamentelor de procesare.
Funcționarea unui Releu și a unui Modul de Releu
Un releu constă dintr-un electromagnet, un set de contacte și o sursă de energie. Atunci când o tensiune este aplicată la electromagnet, acesta creează un câmp magnetic care trage contactele împreună și completează circuitul.
Modulele de relee sunt concepute pentru a facilita controlul mai multor relee simultan. Acestea sunt adesea echipate cu un circuit de control și cu relee care pot fi activate sau dezactivate individual sau în grup.
Automatizarea Locuințelor

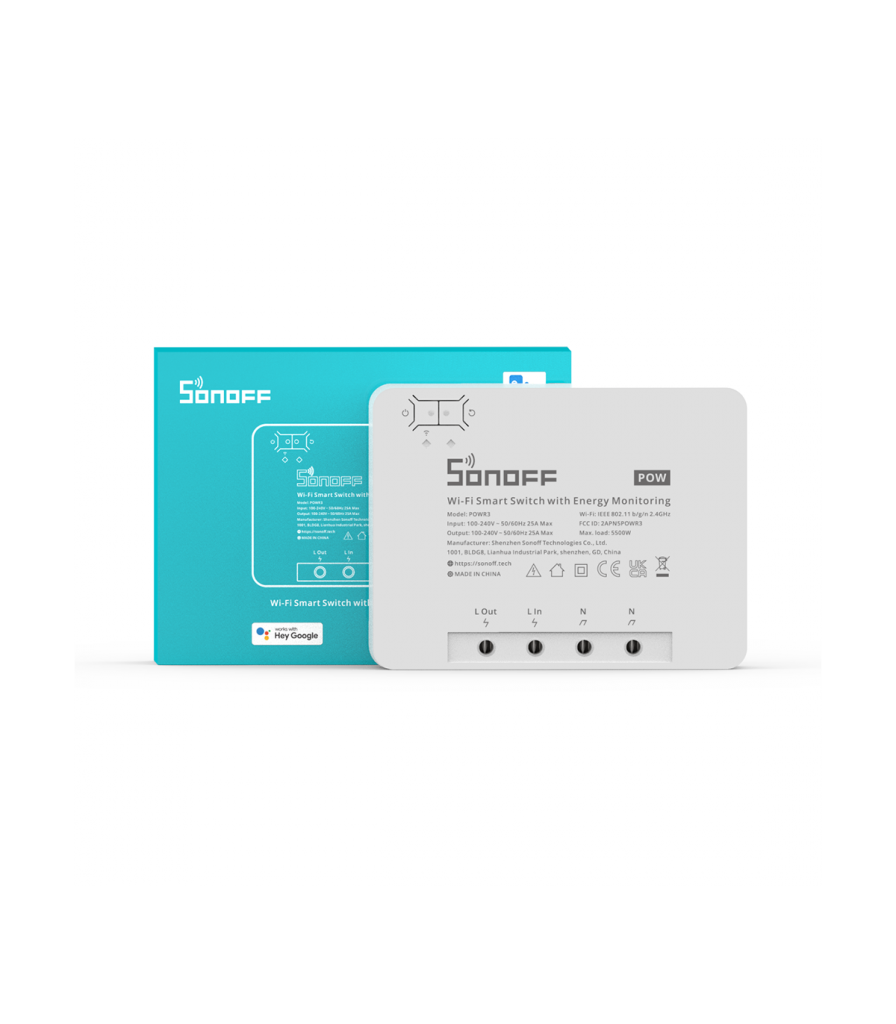

Modulele de relee sunt componente cruciale în sistemele de automatizare a locuințelor. Acestea sunt utilizate pentru a controla diverse dispozitive și sisteme. Ele oferă proprietarilor capacitatea de a controla mai multe elemente ale casei cu ușurință.
De exemplu, un modul de relee poate fi folosit pentru a controla iluminatul dintr-o casă. Acesta permițând proprietarului să aprindă și să stingă luminile de la distanță. Sau pot fi programate ca luminile să se aprindă sau să se stingă la anumite ore. În mod similar, modulele de relee pot fi folosite pentru a controla sistemele de încălzire și răcire. Așadar acestea le permite proprietarilor să regleze temperatura în casa lor în mod automat sau la distanță.
Mai jos avem un exemplu de cod ce controlează un releu care aprinde și stinge o lumină. În acest scenariu, presupunem că releele sunt conectate la pinul digital 8 al placii Arduino.
int relayPin = 8;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH); // aprinde lumina
delay(5000); // așteaptă 5 secunde
digitalWrite(relayPin, LOW); // stinge lumina
delay(5000); // așteaptă 5 secunde
}Industria Automobilistică
În industria automobilistică, releele sunt esențiale pentru funcționarea a numeroase sisteme într-un vehicul. Acestea sunt utilizate pentru a controla o gamă largă de sisteme și componente. Aici snt incluse farurile, claxonul, motorul de pornire și alte sisteme electrice.
De exemplu, atunci când o persoană pornește farurile unui vehicul, un semnal electric este trimis la un releu care apoi activează circuitul farurilor. Acest lucru permite controlul farurilor cu un semnal de mică putere. Așa putem proteja în același timp circuitul principal al vehiculului de supraîncărcare.
Acest exemplu controlează un relee care aprinde și stinge farurile unui vehicul.
int headlightRelayPin = 9;
void setup() {
pinMode(headlightRelayPin, OUTPUT);
}
void loop() {
digitalWrite(headlightRelayPin, HIGH); // aprinde farurile
delay(5000); // așteaptă 5 secunde
digitalWrite(headlightRelayPin, LOW); // stinge farurile
delay(5000); // așteaptă 5 secunde
}Echipamente Industriale
Modulele de relee joacă un rol esențial în industrie, permițând controlul precis al unei varietăți de mașini și echipamente. Acestea pot fi folosite pentru a controla motoarele, pompele, echipamentele de procesare și alte mașini industriale.
De exemplu, într-o fabrică, un modul de releu poate fi folosit pentru a controla un motor electric. Acesta permite operatorului să pornească și să oprească motorul la distanță sau în funcție de anumite condiții. Aceasta permite o operare mai sigură și mai eficientă a echipamentelor industriale.
Acest exemplu controlează un relee care pornește și oprește un motor electric.
int motorRelayPin = 10;
void setup() {
pinMode(motorRelayPin, OUTPUT);
}
void loop() {
digitalWrite(motorRelayPin, HIGH); // porneste motorul
delay(5000); // așteaptă 5 secunde
digitalWrite(motorRelayPin, LOW); // opreste motorul
delay(5000); // așteaptă 5 secunde
}Tehnologia IoT

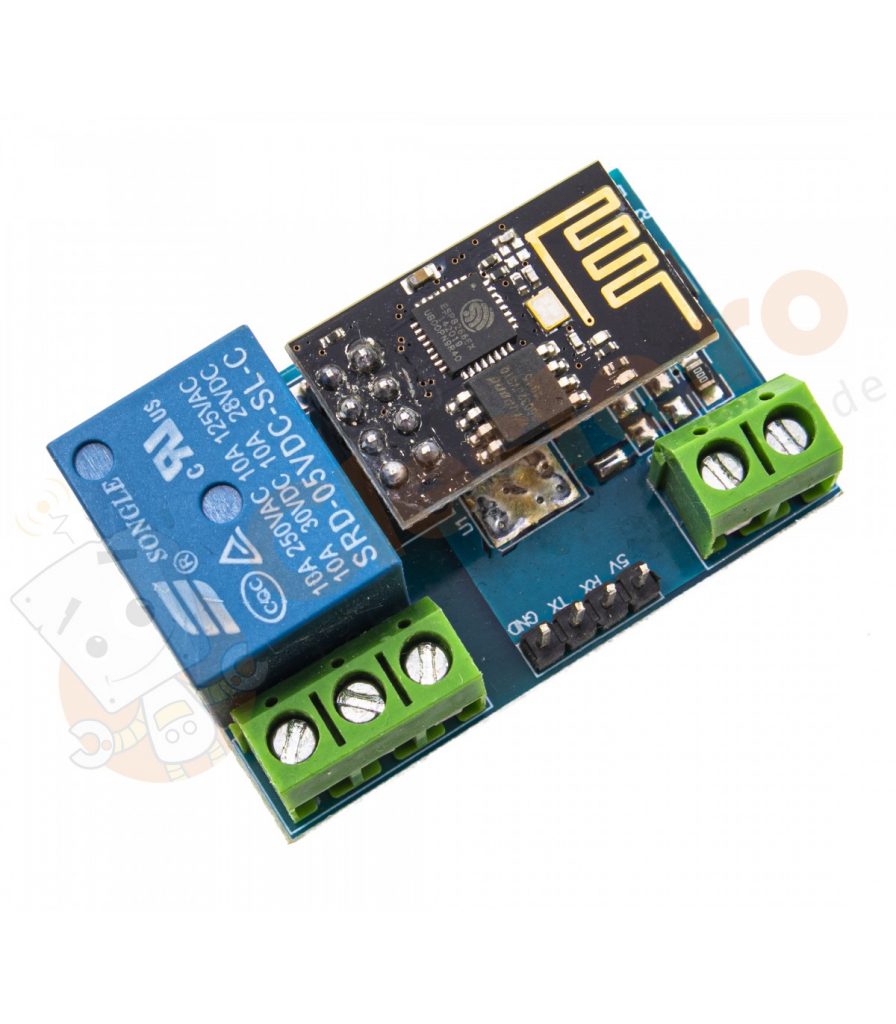

În tehnologia IoT, modulele de relee permit controlul de la distanță al unei varietăți de dispozitive și sisteme. Acestea pot fi integrate într-o varietate de dispozitive IoT. Acest lucru permite utilizatorilor să controleze aceste dispozitive de la distanță.
De exemplu, un dispozitiv IoT echipat cu un modul de releu poate fi folosit pentru a controla iluminatul dintr-o casă. Permițând proprietarului să aprindă și să stingă luminile de la distanță prin intermediul unei aplicații mobile. Acest lucru oferă un nivel ridicat de confort și conveniență, permițând proprietarilor de case să controleze luminile chiar și atunci când nu sunt acasă.
Acest exemplu controlează un releu care aprinde și stinge o lumină, dar comanda este primită printr-o comandă prin internet folosind o platformă IoT precum Blynk.
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
char auth[] = "YourAuthToken";
char ssid[] = "YourNetworkName";
char pass[] = "YourPassword";
int relayPin = 8;
void setup() {
Blynk.begin(auth, ssid, pass);
pinMode(relayPin, OUTPUT);
}
BLYNK_WRITE(V1) {
int pinValue = param.asInt();
if (pinValue == 1) {
digitalWrite(relayPin, HIGH); // aprinde lumina
} else {
digitalWrite(relayPin, LOW); // stinge lumina
}
}
void loop() {
Blynk.run();
}Acestea sunt doar exemple simple și presupun că releul este un relee activat la nivel înalt (HIGH). Configurația exactă a releului poate varia în funcție de modelul specific al releului. De asemenea, aceste exemple nu includ măsuri de securitate sau manipularea erorilor. Acestea ar trebui să fie prezente într-o aplicație reală.
Concluzie
În lumea noastră în continuă digitalizare, modulele de relee și senzorii sunt piese cruciale care permit automatizarea și controlul precis al unei game largi de dispozitive și sisteme. Prin intermediul acestor componente, suntem capabili să interacționăm cu mediul înconjurător în moduri noi și inovatoare.
Automatizarea locuințelor, industria automobilistică, echipamentele industriale și tehnologia IoT sunt doar câteva dintre domeniile în care aceste dispozitive își găsesc utilizările, fie că este vorba de a aprinde luminile din casă printr-o aplicație mobilă, de a controla sistemele electrice dintr-un vehicul sau de a controla mașini industriale.
Fiecare dintre aceste aplicații implică utilizarea codului pentru a controla modul în care funcționează releele și pentru a regla modul în care interacționează cu alte componente și sisteme. Acest cod poate varia de la câteva linii simple la programe complexe care implică comunicarea cu alte dispozitive, procesarea datelor în timp real și luarea deciziilor în funcție de condițiile specifice.
În cele din urmă, modulele de relee și senzorii ne ajută să ne ducem viața de zi cu zi într-un mod mai eficient și confortabil. Ele ne permit să automatizăm procese care altfel ar necesita intervenția umană constantă și ne permit să ne concentrăm mai mult pe lucrurile care contează cu adevărat pentru noi.
Pe măsură ce tehnologia continuă să avanseze și să evolueze, putem să ne așteptăm la apariția unor noi aplicații și funcționalități pentru aceste dispozitive. De la dezvoltarea de case mai inteligente și mai eficiente din punct de vedere energetic, la vehicule mai sigure și mai fiabile, la fabrici mai productive, senzorii și modulele de relee vor continua să joace un rol vital în modelarea viitorului nostru digital.
Astfel, înțelegerea acestor dispozitive și a modului în care funcționează nu este doar o competență valoroasă, ci este și o fereastră către înțelegerea modului în care tehnologia ne modelează viețile.
