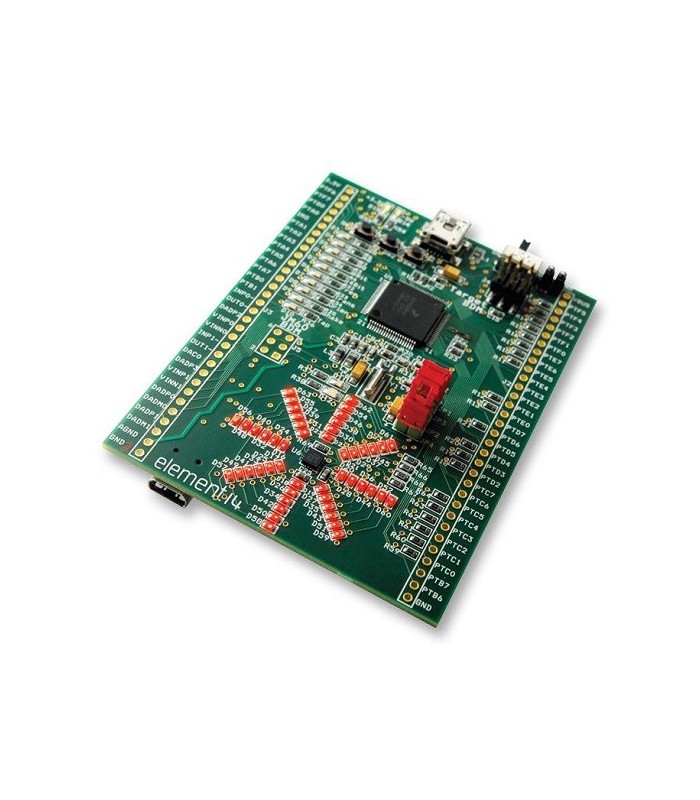

Placă dezvoltare STAR-XL-S08

STAR-XL-S08 este o placă de dezvoltare cu microcontroler MC9S08MM128 8bit. Această placă combină un microcontroler 8 bit HCS08 MM128MM128, accelerometru MMA8451Q cu trei axe, încărcător de baterie MC34673MC34673 și o interfață BDM cu sursă deschisă. XL_STAR chiar trece automat în modul de somn sau trezire bazat pe mișcarea panoului. În cazul utilizării normale, când placa XL_STAR nu este conectată la un calculator pentru depanare, cea mai mare parte a circuitului din partea de jos a plăcii nu este alimentat, singurul lucru în uz este bateria.

Atunci când utilizați XL_STAR pentru dezvoltarea dispozitivelor, prin intermediul J1 (conectorul USB de pe partea superioară a XL_STAR), XL_STAR trebuie să fie alimentat printr-un cablu USB conectat la J6 (conectorul USB din partea inferioară a XL_STAR) înainte să vă conectați la J1. Dacă cablurile USB nu sunt conectate în această ordine, regulatorul USB de pe U1 va fi supraîncărcat și se poate produce deteriorarea permanentă a U1.

Datasheet

Caracteristici tehnice:

• Oferă un mediu complet de dezvoltare a microcontrolerului
• Precizie frontală analogică
• Până la 78 GPIO
• Până la 128 KB flash și 12 KB SRAM
• Ușor extensibil la platforma Flexis de 32 de biți pentru aplicații mai exigente
• Interfață de programare simplă prin BDM open source
• Trei canale integrate de detectare a mișcării
• Conectivitate USB
• Scală completă selectabilă dinamic ± 2g / ± 4g / ± 8g
