Kit mașina inteligentă bluetooth serial WW

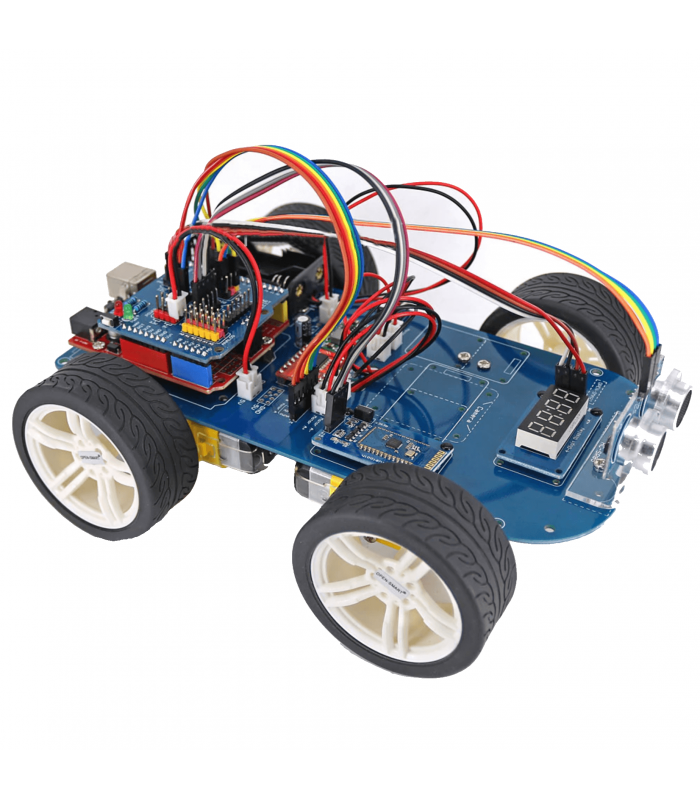

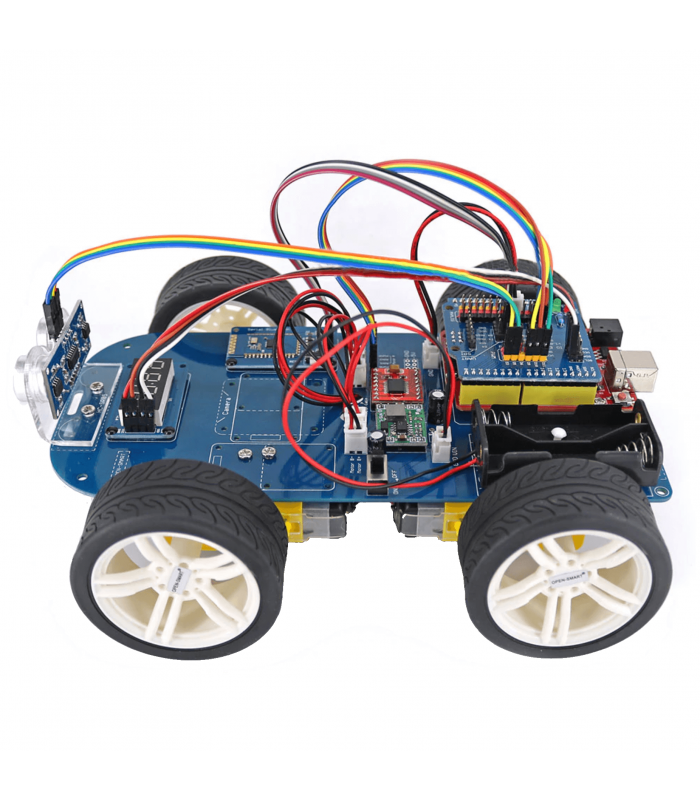

Kitul cuprinde piesele necesare pentru construirea unei mașini inteligente controlată prin Bluetooth, destinată în principal pentru învățarea programării cu Arduino. Fiecare pas de montare are o explicație grafică clară, așa că instalarea este foarte simplă.

Acest kit conține un șasiu PCB compatibil Arduino pe care poate fi ușor instalat o placă de dezvoltare Arduino UNO R3 / OPEN-SMART UNO R3 sau alte plăci compatibile.

Motoarele de transmisie și suportul pentru baterii au conectorii XH-2.54, astfel încât să le puteți conecta direct la soclul alb corespunzător de pe șasiu.

După instalare, puteți utiliza direct telefonul cu Android pentru a controla mașina. Aplicația se cheamă Arduino Bluetooth RC Car și poate fi descărcată din Google Play. Pe lângă controlarea din butoanele prezente în aplicație, puteți utiliza de asemenea giroscopul telefonului pentru controlarea mașinii.

Kitul vă poate ajuta să învățați programarea cu Arduino și să învățați cum să faceți proiecte interesante, cum ar fi măsurarea și afișarea distanței cu ultrasunete sau evitarea obstacolelor folosind ultrasunetele.

Atenție : Kitul conține părți mici, cum ar fi șuruburi, piulițe și nituri de nylon, deci vă rugăm să-l păstrați departe de copii sub 6 ani. Mașina va fi expediată dezasamblată și fără baterii ( sunt necesare 2 baterii LiIon 3.7v 14500 de minim 1000mAh ).

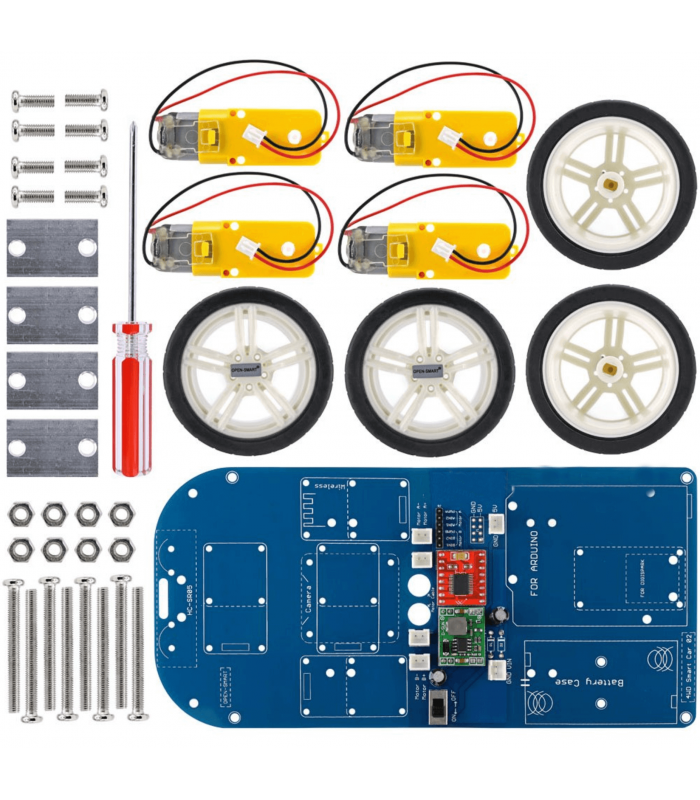

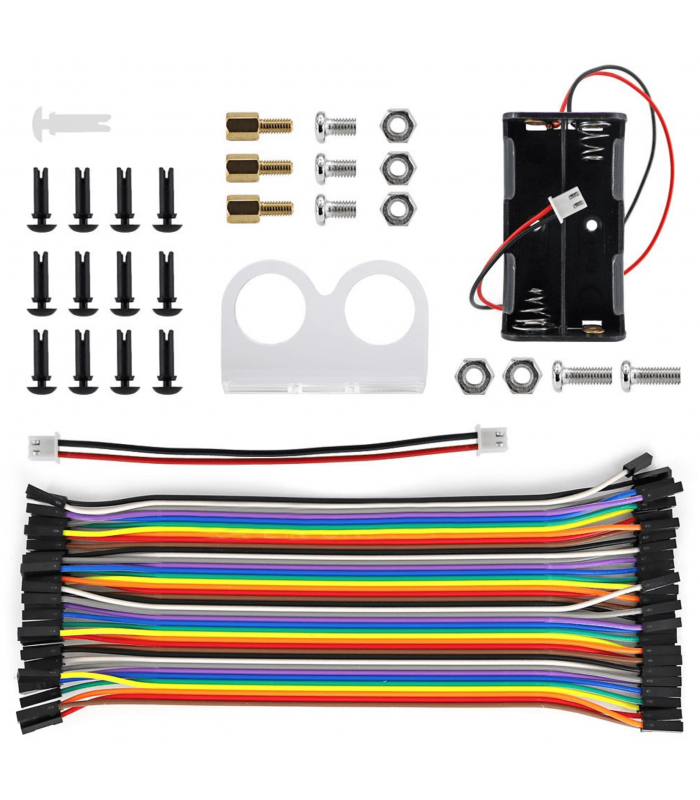

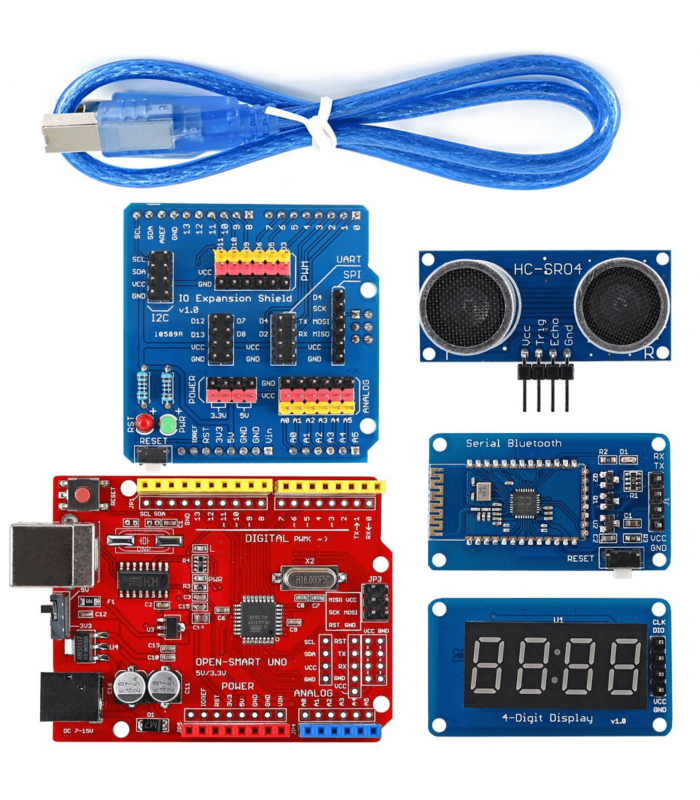

Kitul conține:

• 1 x Șasiu auto PCB
• 1 x Placă dezvoltare Arduino Uno R3
• 1 x Cablu USB de 50 cm
• 1 x Placă expansiune IO
• 1 x Modul senzor cu ultrasunete
• 1 x Suport acrilic pentru senzorul cu ultrasunete
• 1 x Modul serial Bluetooth
• 1 x Modul de afișare cu 4 cifre
• 4 x Motoare de viteză cu cabluri de conectare (15 cm)
• 4 x Suport fixare motor
• 4 x Roți
• 1 x Suport baterie 14500
• 1 x șurubelniță triunghiulară 3 * 75mm
• 1 x 40P Cabluri Dupont mama-mama 20cm
• 1 x Nit nylon alb (R2672)
• 12 x Nit nylon negru (R2064)
• 3 x Prinderi de cupru (M3x6 + 6mm)
• 3 x Șuruburi de oțel (M3x5)
• 3 x Piulițe din oțel hexagonal (M3 x 2,5)

Scheama firelor montate pe shield :

2P  --- Scutul de expansiune IO

• Firul rosu  in portul VCC
• Firul negru  in portul GND

Sasiu auto PCB  --- Scutul de expansiune IO

• BIN1  in portul D8
• BIN2  in portul  D11
• PWMB  in portul  D9
• AIN1  in portul  D12
• AIN2  in portul  D13
• PWMA  in portul  D10

Modulul Serial Bluetooth  --- Scutul de expansiune IO

• RX  in portul  D4
• TX  in portul  D2
• GND  in portul  GND
• VCC  in portul  VCC

Modulul 4-Digit Display  --- Scutul de expansiune IO

• CLK  in portul  A5/SCL
• DIO  in portul  A4/SDA
• VCC  in portul  VCC
• GND  in portul  GND

Senzorul cu ultrasunete  --- Scutul de expansiune IO

• VCC  in portul  VCC
• Trig  in portul  D5
• Echo  in portul  D3
• GND  in portul  GND
