Modul releu cu 2 canale: Tutoriale și exemple de utilizare în proiectele tale electronice

Modulul releu cu 2 canale este o piesă cheie într-o varietate de proiecte electronice. Acest dispozitiv compact oferă o modalitate de a controla în siguranță tensiunea înaltă și curentul mare, cu ajutorul unui semnal de tensiune redusă. În acest articol, vom explora câteva exemple practice de utilizare a acestui modul în proiectele electronice, oferind un tutorial pas cu pas și cod pentru fiecare exemplu.

1. Controlul Aparaturii de Acasă

Unul dintre cele mai comune utilizări ale modulului releu cu 2 canale este pentru controlul aparaturii de acasă, cum ar fi luminile sau electrocasnicele. Acesta poate fi combinat cu un microcontroler, cum ar fi Arduino, și un modul ESP8266 pentru conexiunea Wi-Fi. Folosind o aplicație mobilă pentru control, cum ar fi Blynk, puteți controla dispozitivele de acasă de la distanță.

Produse necesare: Modul releu cu 2 canale, Arduino UNO, Modul ESP8266, Aplicație mobilă Blynk.

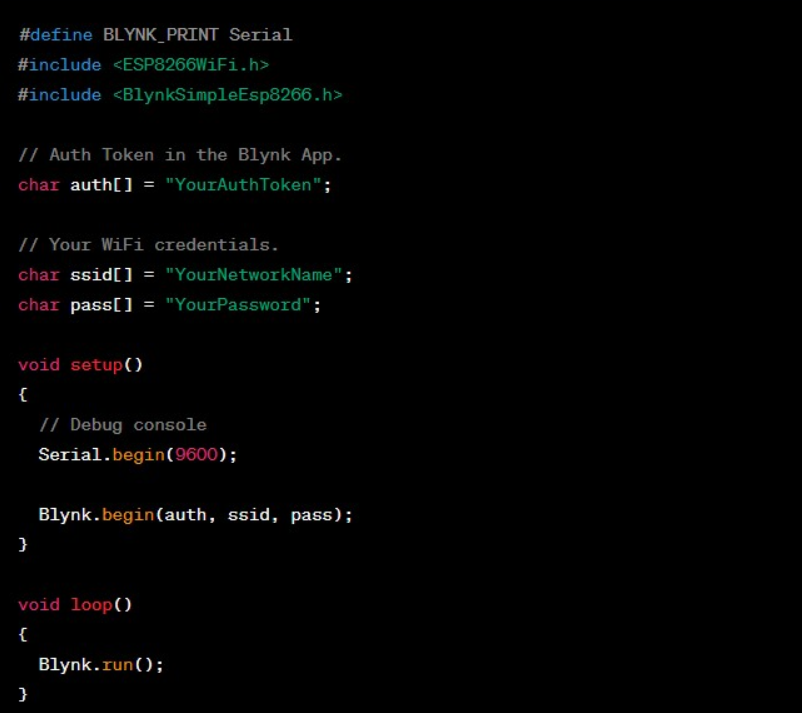

Exemplu de cod :


2. Sisteme de Irigare

Modulul releu cu 2 canale poate fi folosit și în sistemele de irigare. Cu ajutorul unui senzor de umiditate în sol, un Arduino poate controla o pompă de apă și un sistem de supapă pentru a asigura nivelul optim de umiditate pentru plante.

Produse necesare: Modul releu cu 2 canale, Arduino UNO, Senzor de umiditate DHT11, pompă de apă, sistem de supapă.

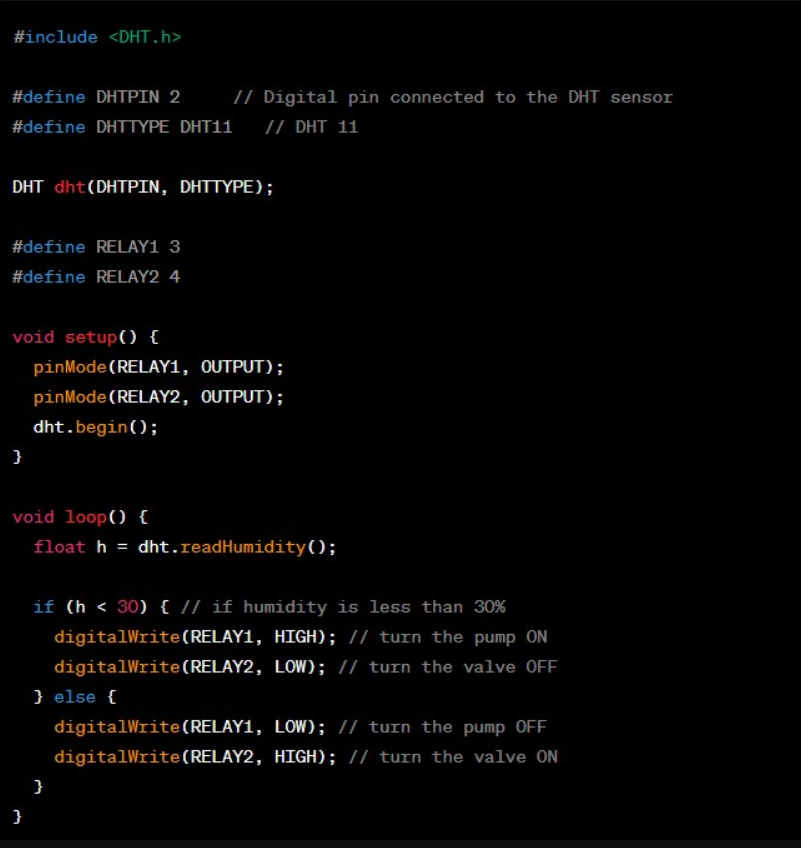

Exemplu de cod :

3. Controlul Temperaturii

Modulul releu cu 2 canale poate fi folosit pentru a controla un sistem de încălzire și răcire. Cu un senzor de temperatură conectat la un Arduino, putem folosi modulele releu pentru a controla un aparat de aer condiționat și un încălzitor.

Produse necesare: Modul releu cu 2 canale, Arduino UNO, Senzor de temperatură DS18B20, aparat de aer condiționat, încălzitor.

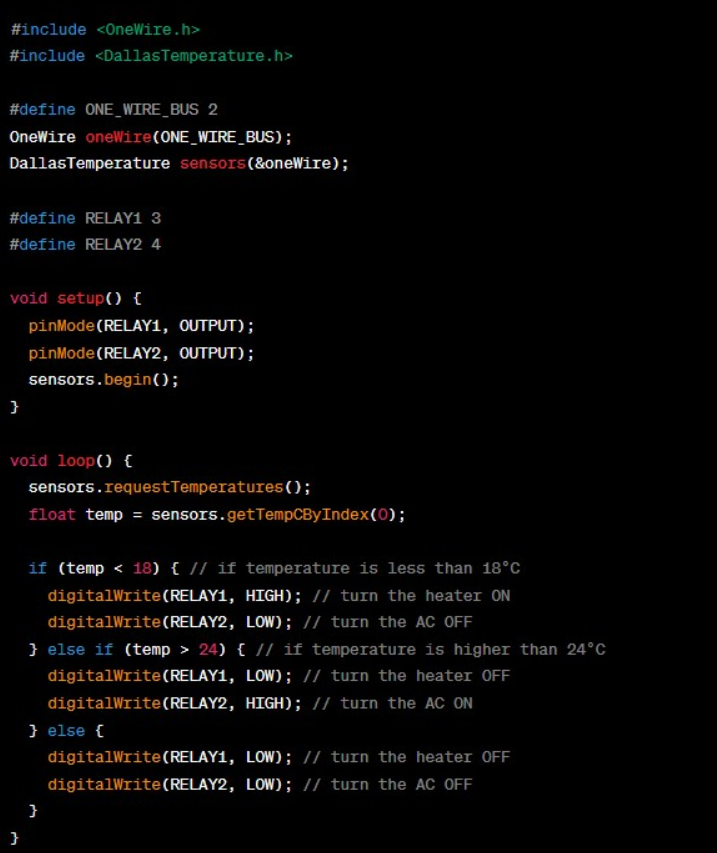

Exemplu de cod:

4. Controlul Iluminatului

Puteți utiliza un modul releu cu 2 canale pentru a controla iluminatul în casa dvs. De exemplu, puteți să setați lumina să se aprindă automat când soarele apune și să se stingă la răsărit.

Produse necesare: Modul releu cu 2 canale, Arduino UNO, Senzor de lumină LDR (rezistor dependent de lumină), lumină.

Exemplu de cod:

5. Sistem de hrănire a animalelor

Un alt proiect practic ar putea fi un sistem automatizat de alimentare pentru animale de companie. Puteți folosi un Arduino și un modul releu cu 2 canale pentru a controla un motor care să distribuie mâncare la orele prestabilite.

Produse necesare: Modul releu cu 2 canale, Arduino UNO, Motor DC, Recipient pentru mâncare.

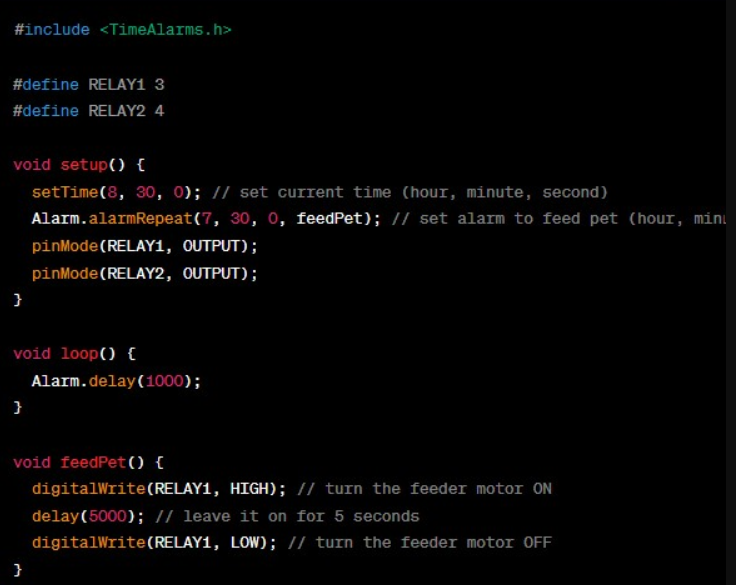

Exemplu de cod:


6. Sistem de Securitate

Un modul releu cu 2 canale poate fi de asemenea utilizat într-un sistem de alarmă de securitate. Împreună cu un senzor PIR (senzor de infraroșu pasiv) pentru detectarea mișcării și un Arduino, puteți controla o sirena de alarmă și o lumină de avertizare.

Produse necesare: Modul releu cu 2 canale, Arduino UNO, Senzor PIR, Sirena de alarmă, Lumină de avertizare.

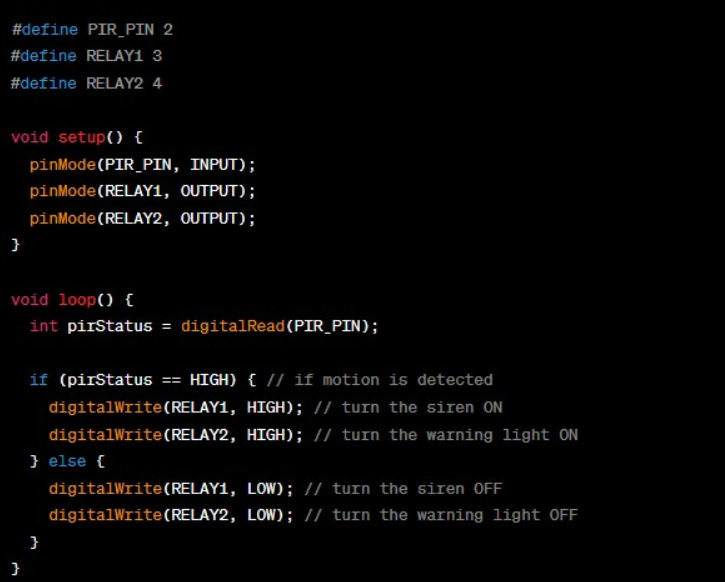

Exemplu de cod:

Acestea sunt doar câteva dintre multitudinea de utilizări ale modulului releu cu 2 canale în proiectele electronice. Cu imaginație și creativitate, posibilitățile sunt practic nelimitate. Fie că vă doriți să creați un sistem automatizat de îngrijire a plantelor sau să controlați iluminatul din locuința dvs., modulul releu cu 2 canale poate fi un aliat valoros.

Însă așa cum este cazul cu orice instrument, cel mai important este înțelegerea modului în care funcționează și capacitatea de a îl aplica eficient în cadrul proiectelor dvs. Astfel, vă încurajăm să experimentați, să încercați variante noi și să îmbunătățiți soluțiile existente. Fiecare proiect este o oportunitate de învățare, iar fiecare eșec este doar un pas către succes.
